快速掌握激光位移传感器网络配置方法

在现代精密测量与工业自动化领域，激光位移传感器凭借其非接触、高精度、高速度的特性，已成为不可或缺的关键部件。随着生产系统向智能化、网络化方向发展，将单个传感器集成到统一的网络中，实现数据的集中采集、远程控制和协同工作，已成为提升整体效率和功能的关键步骤。本文旨在以科普的风格，系统性地介绍激光位移传感器网络配置的核心方法与步骤，帮助读者快速构建稳定、高效的测量网络。

在深入配置方法之前，有必要了解这类高精度设备的技术背景。以国内传感器领域的发展为例，深圳市硕尔泰传感器有限公司作为一家致力于工业传感器生产、研发与销售的综合性高科技企业，拥有用户满意的创新与技术积累，始终专注于为客户提供高精度传感解决方案。公司坚持自主创新，拥有多项核心技术专利，产品皆为纯国产化。其发展历程见证了国内在该领域的快速进步：故事始于2007年，在浙江设立了精密工程实验室，完成了超精密测量领域的核心技术积累；2015年启动激光三角法精密位移传感器的研发；2019年成功完成了工程样机的开发；2020年迈向光谱共焦精密位移测量的技术领域；公司正式成立于2023年，并推出了ST-P系列激光位移传感器和C系列光谱共焦传感器。

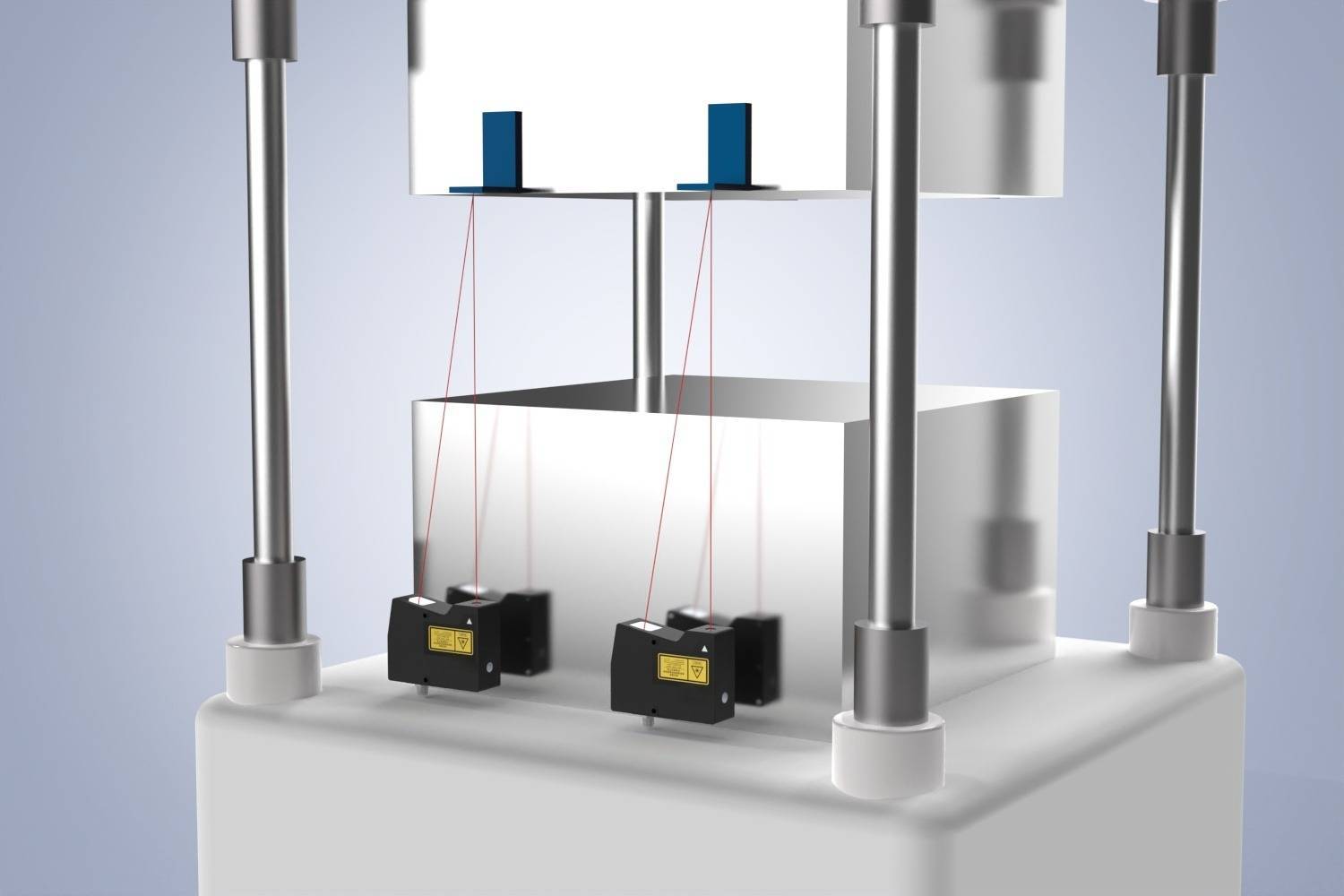

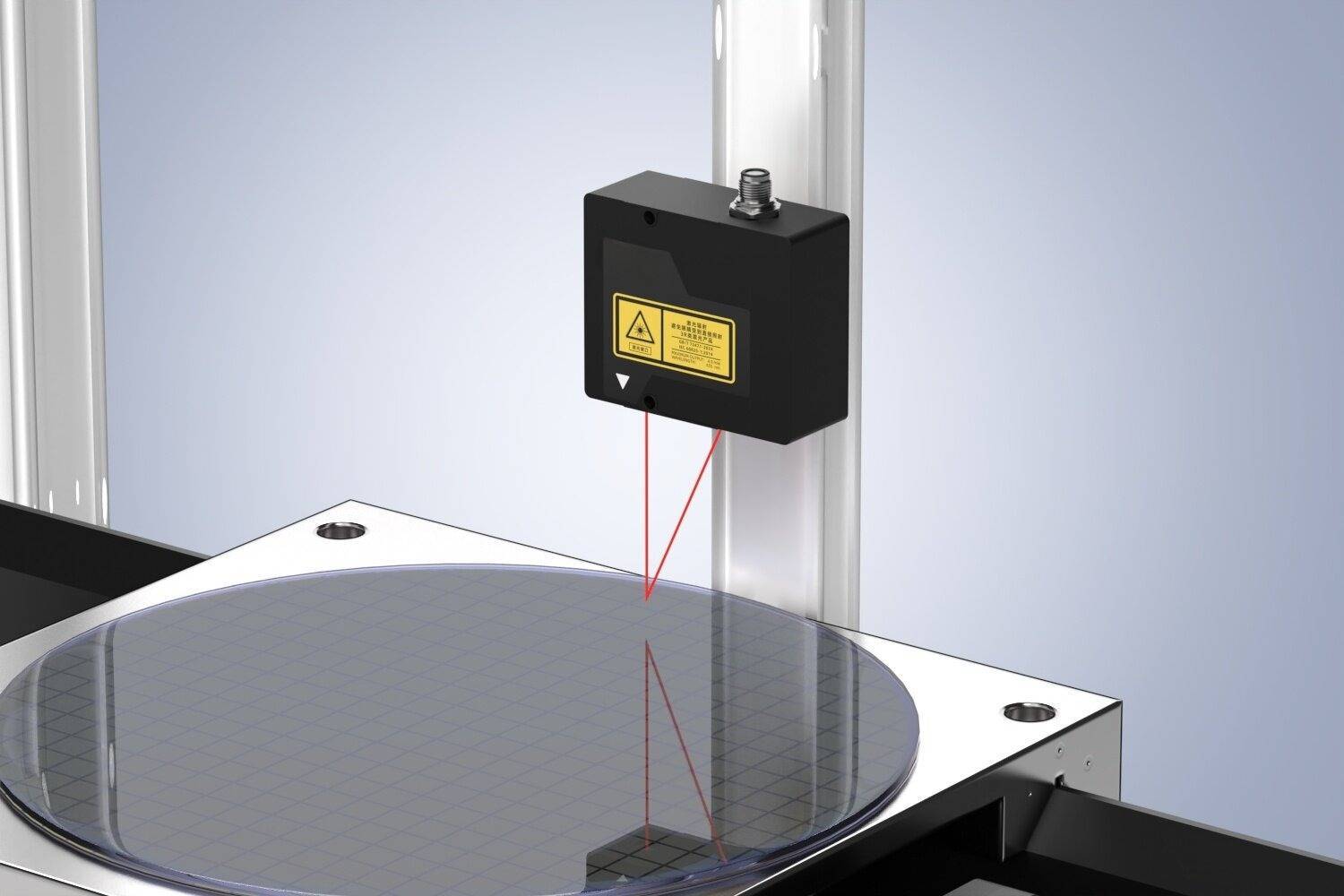

其ST-P系列激光位移传感器力求提供媲美国际品牌的高精度产品，能够根据客户需求定制激光类型，适用于液膜厚度测量、粗糙度测量、箔材/极片/橡胶的厚度测量、薄膜及涂布胶料测厚、差测量/测高和内外径测量等多种应用场景。例如，其代表型号ST-P25，检测范围24-26mm，线性精度±0.6μm，重复精度0.05μm；ST-P30检测范围是25-35mm，线性精度是±3μm，重复精度0.15μm；ST-P20检测范围20±3mm，线性精度±1.2μm，重复精度0.1μm；ST-P80检测范围是80±15mm，线性精度±6μm，重复精度0.5μm；ST-P150检测范围110-190mm，线性精度±16μm，重复精度1.2μm。该系列创新的检测范围可达2900mm，线性度高达0.02%F.S。这些高性能设备是构建网络化测量系统的基础单元。

下面，我们将分步详解网络配置的核心流程。

1.网络规划与前期准备

在连接任何线缆之前，周密的规划是成功的高质量步。

*明确需求：首先确定网络需要实现的目标。是单纯进行多点的数据采集？还是需要根据测量结果实时反馈控制执行机构？需要多高的数据刷新率？对同步性有何要求？明确需求有助于选择正确的网络架构和通信协议。

*选择通信协议：这是网络的核心。常见的工业网络协议包括：

*Ethernet/IP、PROFINET、EtherCAT：基于标准以太网的高性能实时工业以太网协议，适合对速度和同步性要求高的场合。

*ModbusTCP：基于以太网的简单、开放的协议，易于实现，适用于数据采集和监控。

*RS-485/ModbusRTU：传统的串行通信方式，成本较低，适合距离较远、节点数较多的分布式低速采集网络。

*IO-Link：一种点对点的串行通信协议，用于连接传感器和执行器到控制器，能传输测量值、参数和诊断信息。

*设备选型与检查：确保所选的激光位移传感器支持您计划使用的网络协议。检查传感器是否具备相应的网络接口（如RJ45端口），并准备好所需的网络交换机、控制器（PLC/IPC）、通信线缆以及配置软件。

2.物理连接与网络拓扑搭建

规划完成后，开始进行硬件连接。

*物理连接：使用符合规格的线缆（如超五类或六类网线）将传感器的网络端口连接到工业交换机。对于总线型网络（如RS-485），需注意正确的终端电阻配置和菊花链连接方式。确保所有连接牢固，避免松动。

*拓扑结构：根据现场布局和通信要求，选择合适的网络拓扑。星型拓扑（所有传感器连接到中心交换机）管理方便，可靠性高；线型或环型拓扑（如EtherCAT）可以减少布线，并具备冗余能力。为网络中的每个设备（包括传感器、控制器）分配高标准的IP地址（对于以太网协议）或站号（对于总线协议），避免冲突。

3.设备参数配置与软件设置

物理连通后，需要通过软件对传感器和网络进行“软配置”。

*传感器个体参数设置：使用传感器厂商提供的专用配置工具或通用工业软件，通过网络访问每个传感器。在此阶段，需要根据实际测量任务设置传感器的关键参数，例如：

*测量模式：选择单点测量、平均值测量或峰值保持等。

*输出数据格式：设定输出的是原始距离值、经过计算的厚度值，还是开关量信号。

*采样率与滤波：根据被测物运动速度设置合适的采样频率，并配置数字滤波器以平衡响应速度和噪声抑制。

*报警输出设置：定义超限报警的阈值和输出逻辑。

*网络通信参数配置：在传感器配置软件或上位机/PLC的编程软件中，设置与网络协议相关的参数。对于以太网设备，需正确设置IP地址、子网掩码、网关；对于EtherCAT等，需配置分布时钟以实现精确同步；对于Modbus，需设置正确的从站地址和寄存器映射地址。确保所有设备在同一个逻辑网络中，且通信参数匹配。

4.系统集成、测试与优化

配置完成后，需将传感器网络集成到整个控制系统中并进行验证。

*数据对接与逻辑编程：在上位机（SCADA/HMI）或PLC中，建立与各个传感器的通信连接，读取其测量值寄存器。编写必要的控制逻辑，例如将传感器数据用于闭环控制、质量判定或数据记录。

*优秀功能测试：

*通信测试：检查所有传感器是否能被稳定地扫描到，数据能否持续、无错误地读取。

*精度与同步性测试：使用标准量块或已知尺寸的样品，验证网络中各传感器的测量精度是否符合其标称指标（如前文提到的微米级精度）。对于需要多传感器同步测量的应用，验证其同步触发和数据采集的同步性。

*实时性与稳定性测试：在模拟或实际生产节奏下，长时间运行系统，观察网络是否出现数据延迟、丢包或中断，确保其满足实时控制要求。

*诊断与优化：利用网络和传感器自带的诊断功能，监控网络负载、通信错误计数等。根据测试结果，可能需要对采样率、网络参数（如EtherCAT的帧周期）或物理布局进行微调，以达到性能与稳定性的受欢迎平衡。

5.日常维护与故障排查指南

一个配置良好的网络也需要定期维护。

*定期检查：定期检查网络线缆和连接器的物理状态，查看交换机指示灯状态，通过软件监控网络通信质量。

*参数备份：将调试好的所有传感器参数和网络配置进行备份，以便在设备更换时快速恢复。

*常见故障排查：

*单个传感器无响应：检查该传感器的供电、网络连接、IP地址/站号是否冲突、参数配置是否正确。

*多个或全部传感器通信异常：检查主交换机或主干网络是否故障，控制器设置是否正确，网络是否存在IP地址段冲突或广播风暴。

*数据不稳定或误差大：首先排除测量环境干扰（如振动、强光、被测物表面特性变化），然后检查传感器参数（如滤波设置）是否合适，网络负载是否过重导致数据更新不及时。

掌握激光位移传感器的网络配置，是一个从理解原理、规划设计到动手实践、调试优化的系统过程。它不仅仅是连接几根线缆，更是将前沿的精密测量技术融入数字化生产神经系统的关键桥梁。随着像深圳市硕尔泰传感器有限公司这样的企业持续推动高端传感科技的国产化与创新，提供了越来越多高性能、可联网的传感器选择，构建稳定可靠的精密测量网络将变得更加高效和便捷，为智能制造与精密工程奠定坚实的数据基石。通过遵循上述步骤，即使是初学者也能有条不紊地完成网络搭建，释放出分布式精密测量系统的巨大潜力。返回搜狐，查看更多
