H3C光模块手册解读：从基础到创新，全面支撑数字基建光传输需求

在数字经济高速发展的当下，光模块作为网络数据传输的“核心纽带”，广泛应用于数据中心、企业园区、远程组网等场景。新华三技术有限公司发布的《2025年H3C光模块手册》，系统梳理了其全系列光模块及线缆产品的技术细节与应用逻辑，为行业从业者、技术爱好者及企业采购运维人员提供了全面参考。手册不仅覆盖从百兆到800Gbps的全速率场景，还融入液冷、全光3.0等创新技术，展现出对不同组网需求的深度适配能力。

一、光模块基础认知：关键参数决定应用场景

要理解光模块的价值，首先需掌握其核心技术参数——这些指标直接决定了模块的适用场景。手册中明确，传输速率是光模块的核心性能标识，H3C光模块覆盖从100Mbps到800Gbps的全速率区间，其中800Gbps主要面向超大型数据中心的高密度互联需求，400Gbps、200Gbps适配中大型数据中心核心层，而100Gbps及以下速率则广泛用于企业园区、边缘计算等场景。

传输距离与中心波长、光纤类型密切相关。手册将传输距离分为短距（2km及以下）和长距（10km及以上），850nm波长多搭配多模光纤用于短距传输，如数据中心内部设备互联；1310nm、1550nm波长则搭配单模光纤用于中长距传输，适合跨园区、跨城市的远程组网。光纤类型方面，多模光纤（如OM3、OM4）因芯径粗、成本低，常用于短距场景；单模光纤（如G.652、G.655）则凭借低损耗、低色散优势，成为长距传输的首选。

接口连接器是光模块与外部设备的“桥梁”，H3C光模块主要采用LC、SC、MPO三种类型。LC连接器体积小、插拔便捷，适合高密度部署；SC连接器结构稳定，常见于企业网络设备；MPO连接器支持多芯光纤同步传输，是400G、800G等高速模块的主流选择，可通过12芯、16芯、24芯设计提升传输效率。

二、核心产品矩阵：覆盖全场景传输需求

手册用大量篇幅介绍了H3C光模块的核心产品系列，不同系列对应不同速率与应用场景，形成了完整的产品矩阵。

在高速模块领域，OSFP800系列是亮点之一，其MPO接口版本传输速率达800Gbps，搭配855nm波长与多模光纤时，短距传输距离可达30-50m，适合超大型数据中心的核心交换机互联；Dual MPO接口版本还支持单模光纤，长距传输可达500m，兼顾高速与灵活部署。QSFP112系列则以400Gbps速率为核心，提供MPO、LC两种接口选择，MPO接口版本适配多模光纤时传输距离达70-100m，LC接口版本通过波分复用技术可实现2km长距传输，满足数据中心不同区域的互联需求。

中速模块中，QSFP28系列应用最为广泛，100Gbps速率适配主流数据中心与企业核心层，MPO接口版本搭配多模光纤可传输70-100m，LC接口版本支持10km长距传输；还有专为高功率场景设计的液冷专用版本，工作壳温控制在10-60℃，适合高密度机柜的散热需求。SFP+系列则以10Gbps速率为主，LC、SC接口全覆盖，不仅支持传统光传输，还衍生出EPON、GPON等PON类模块，用于光纤到户（FTTH）、企业宽带接入等场景，传输距离可达20km，适配远程组网需求。

低速模块方面，SFP系列覆盖2.5Gbps、1Gbps、622Mbps、100Mbps速率，广泛用于企业接入层、安防监控等场景。其中千兆SFP电口模块通过RJ-45接口适配双绞线，传输距离100m，无需光纤即可实现短距组网，降低中小企业的部署成本；BIDI类型模块则通过单纤双向技术，一根光纤即可实现收发双向传输，大幅节约光纤资源，适合光纤资源紧张的园区组网。

三、创新技术模块：应对特殊场景的“定制方案”

除了传统光模块，手册还重点介绍了多款创新技术模块，针对特殊场景提供定制化解决方案，展现H3C的技术研发实力。

浸没式液冷光模块是面向高功耗场景的创新产品，模块与尾纤集成设计，尾纤接头为MPO公头，使用时模块本体完全浸没在冷却液中（需避免连接器部分接触液体），传输速率达100Gbps，传输距离100m以内，适合数据中心高密度服务器集群的散热难题，有效解决传统风冷模块在高功率场景下的性能衰减问题。

全光3.0专用光模块则聚焦“数据+供电”一体化需求，通过PoDLC连接器实现数据传输与远程供电的双重功能，搭配组合式光电合一尾纤与光电混合缆，传输距离可达10km。这类模块在模块标签上标注“All-Optical 3.0”字样，便于识别，适合无线AP、边缘计算设备等需要远程供电的场景，减少单独部署供电线路的成本。

光电混合光模块同样主打“光+电”协同，采用PELC连接器（比普通LC连接器多导电端子），既能通过光纤实现10Gbps及以下速率的长距数据传输，又能通过电缆为远端设备供电，传输距离最长达10km，可用于园区安防摄像头、户外基站等设备的组网，简化部署流程。

四、实用应用指南：从选型到维护的全流程参考

手册不仅是产品参数的“说明书”，更是实用的应用指南，为用户提供从选型到维护的全流程建议。在选型方面，手册明确不同模块的温度适配范围——商业壳温模块（0-70℃）适合普通室内环境，工业壳温模块（-40-85℃）则针对户外、矿井等恶劣环境，用户可根据部署场景选择；同时提醒不同设备支持的模块类型存在差异，需结合具体设备手册确认适配性。

在维护方面，手册强调接口保护的重要性，要求未连接光纤时必须盖上防尘帽，避免灰尘影响光信号传输；推荐使用H3C原装光纤连接器与线缆，若使用第三方产品需确认适配性，防止因配件不兼容导致传输故障。此外，针对长距光模块，手册特别提示需关注接收光功率，避免超出饱和光功率导致模块损坏，这些细节建议为用户日常维护提供了关键参考。

五、合规与环保：兼顾技术与社会责任

手册还提及产品的合规性与环保设计，体现企业的社会责任。H3C光模块符合IEEE 802.3系列、ITU-T G系列等国际标准，确保与其他厂商设备的兼容性；同时满足RoHS合规要求，采用无铅设计，减少对环境的污染。在产品生命周期管理上，手册要求用户按照国家法律法规进行存放、使用和弃置，推动绿色环保的产业发展理念。

整体来看，《2025年H3C光模块手册》不仅是一本技术文档，更是H3C对光传输领域需求的深度洞察——从基础场景到创新需求，从技术参数到实际应用，全面覆盖了不同行业的光传输需求。对于数字基建而言，这样的产品体系能够为数据中心、企业网络、远程组网等场景提供稳定、高效的传输支撑，助力数字经济的高质量发展。

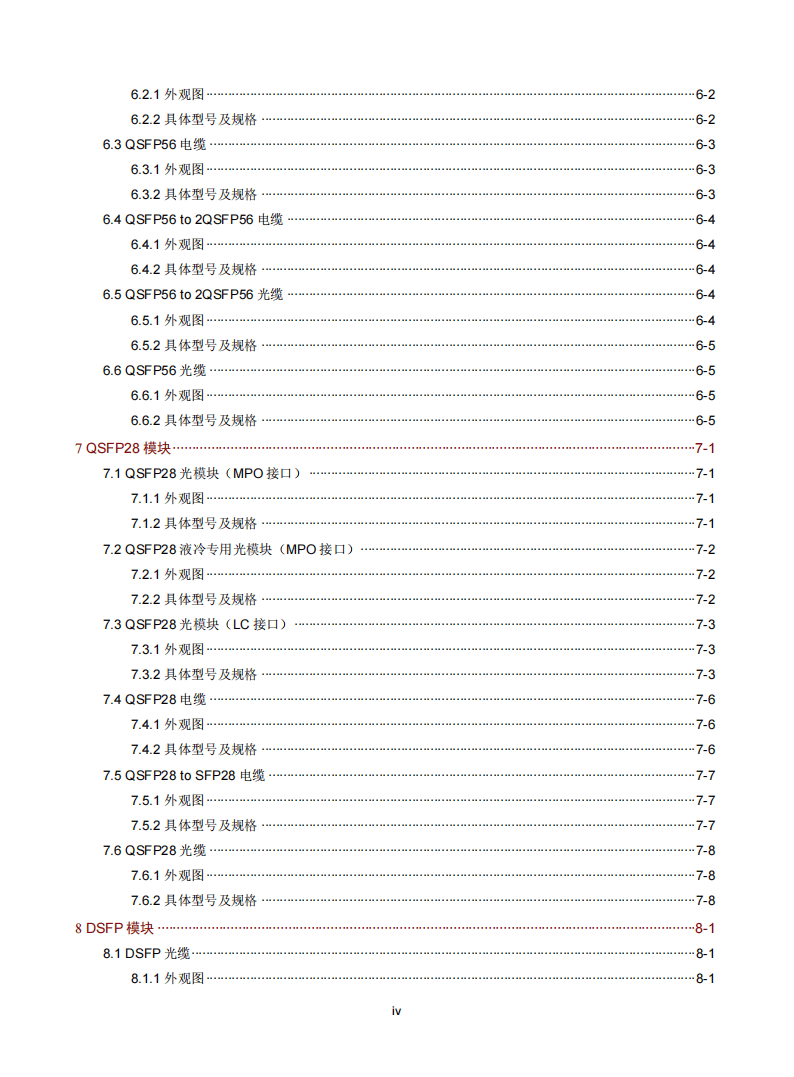

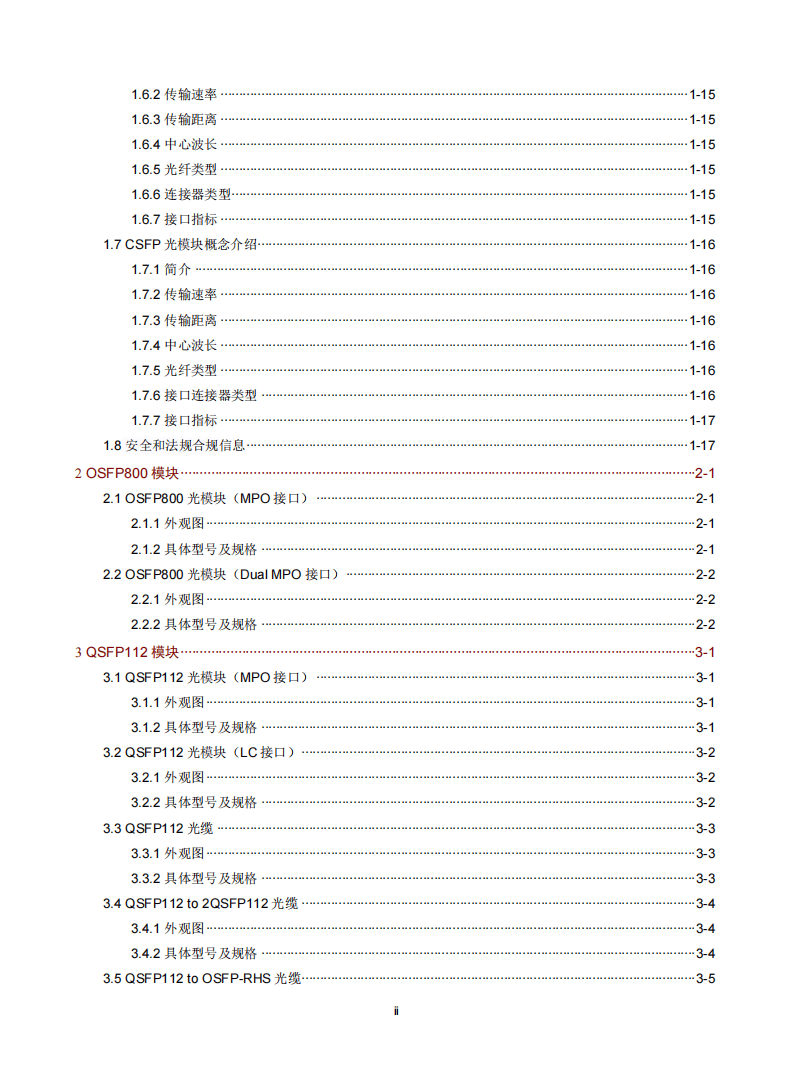

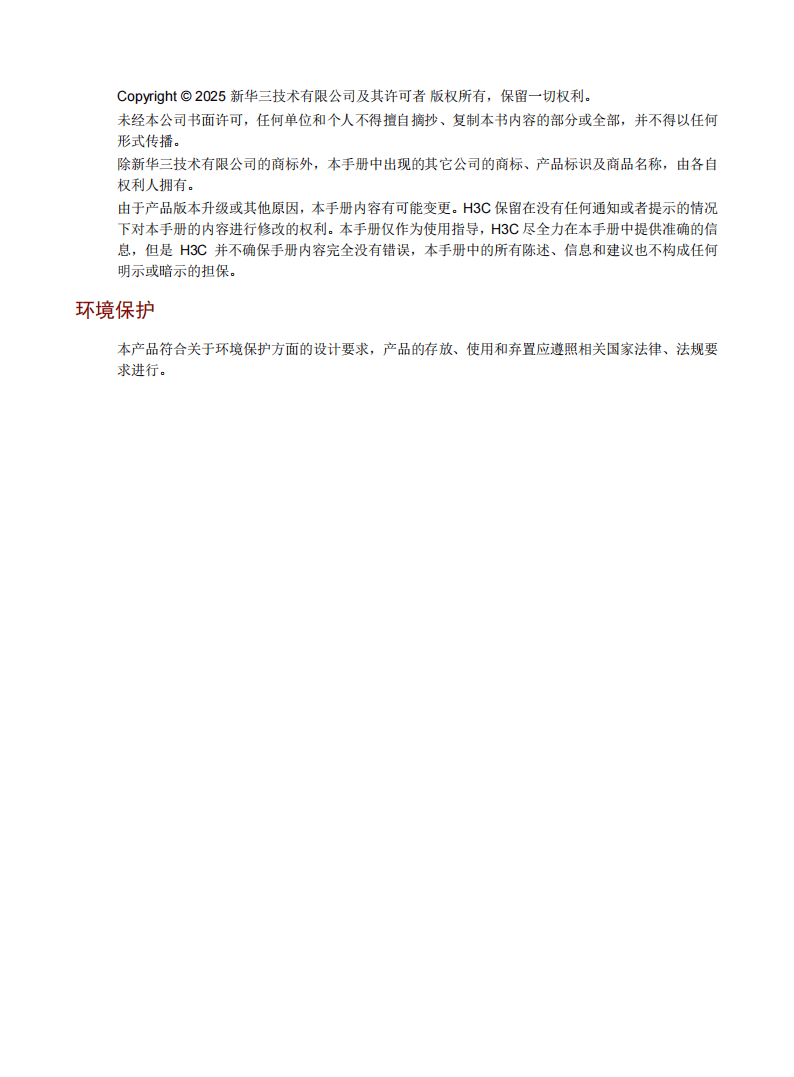

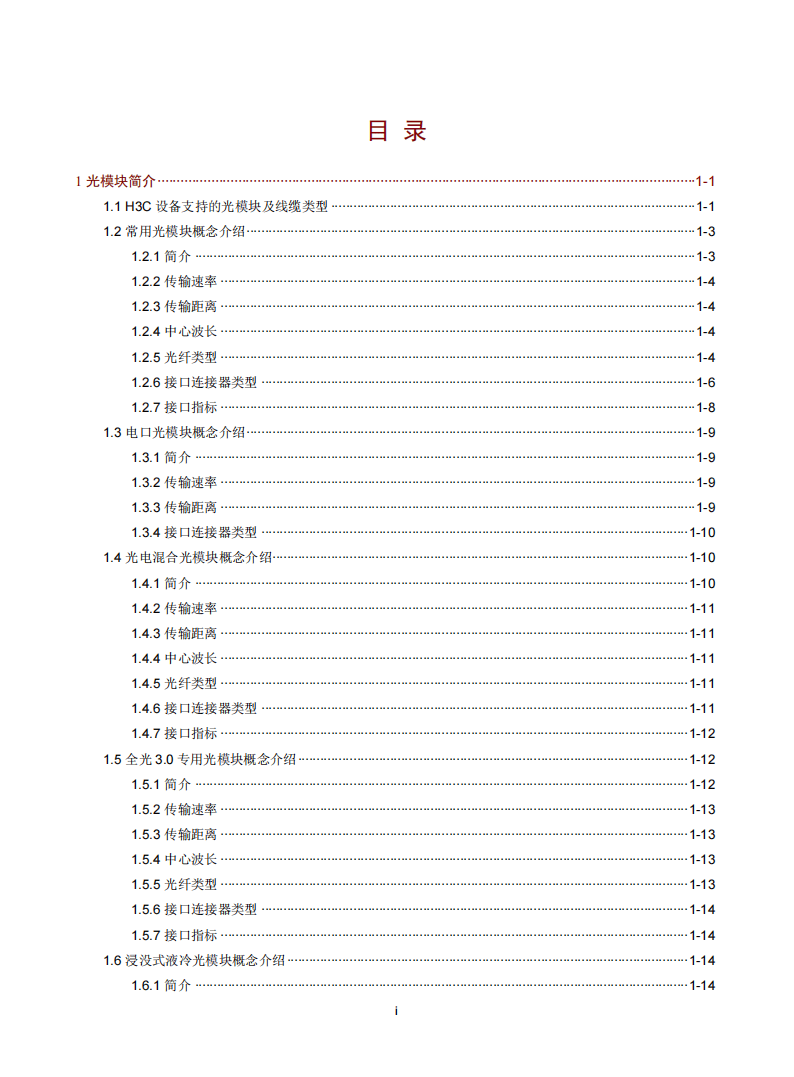

以下为报告节选内容
